Alarmă de ploaie pe baterii (3×AA)

Avertizare sonoră și vizuală când senzorul detectează apă. Moduri: ON, MUTE, OFF.

Descarcă schema (PDF) BOM (CSV)

Pe scurt

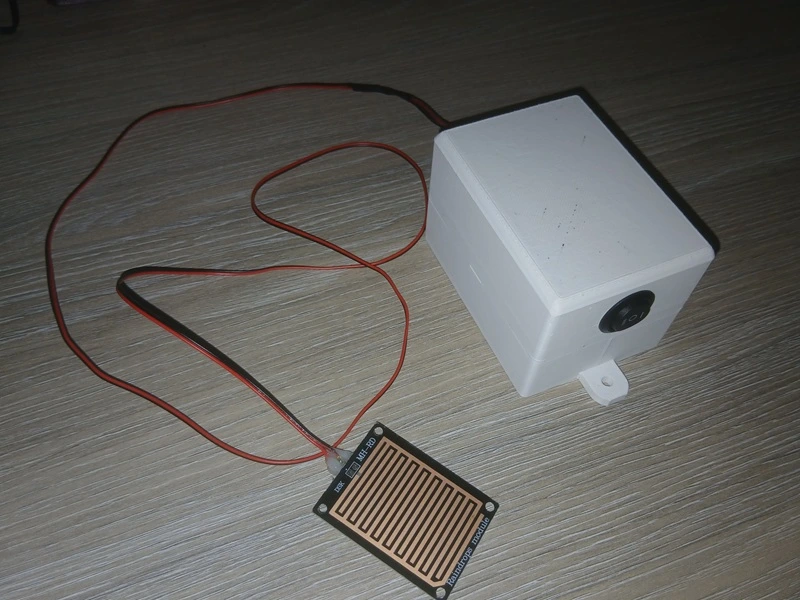

Dispozitiv compact alimentat din 3×AA, cu protecție la inversarea polarității (P-MOS „ideal diode”), comparator nano-power și senzor tip „serpentină”. ON: LED + buzzer; MUTE: doar LED; OFF: totul oprit.

Caracteristici

Alimentare: 3×AA (≈4.2–4.8 V)
Protecție inversare: AO3407A
Comparator: MCP6541 (push-pull, histerezis)
Moduri: ON / OFF / MUTE (SPDT center-off)
Consum: ~0 mA în OFF, ~1 mA LED în MUTE, + buzzer în ON
ESD pe senzor, filtrare RC anti-stropi

Schema & explicații

Chei: P-MOS ca ideal diode pe VBAT, comparator cu prag reglabil (trimmer 1 MΩ), histerezis pe VREF, filtrare 100 nF pe IN−.

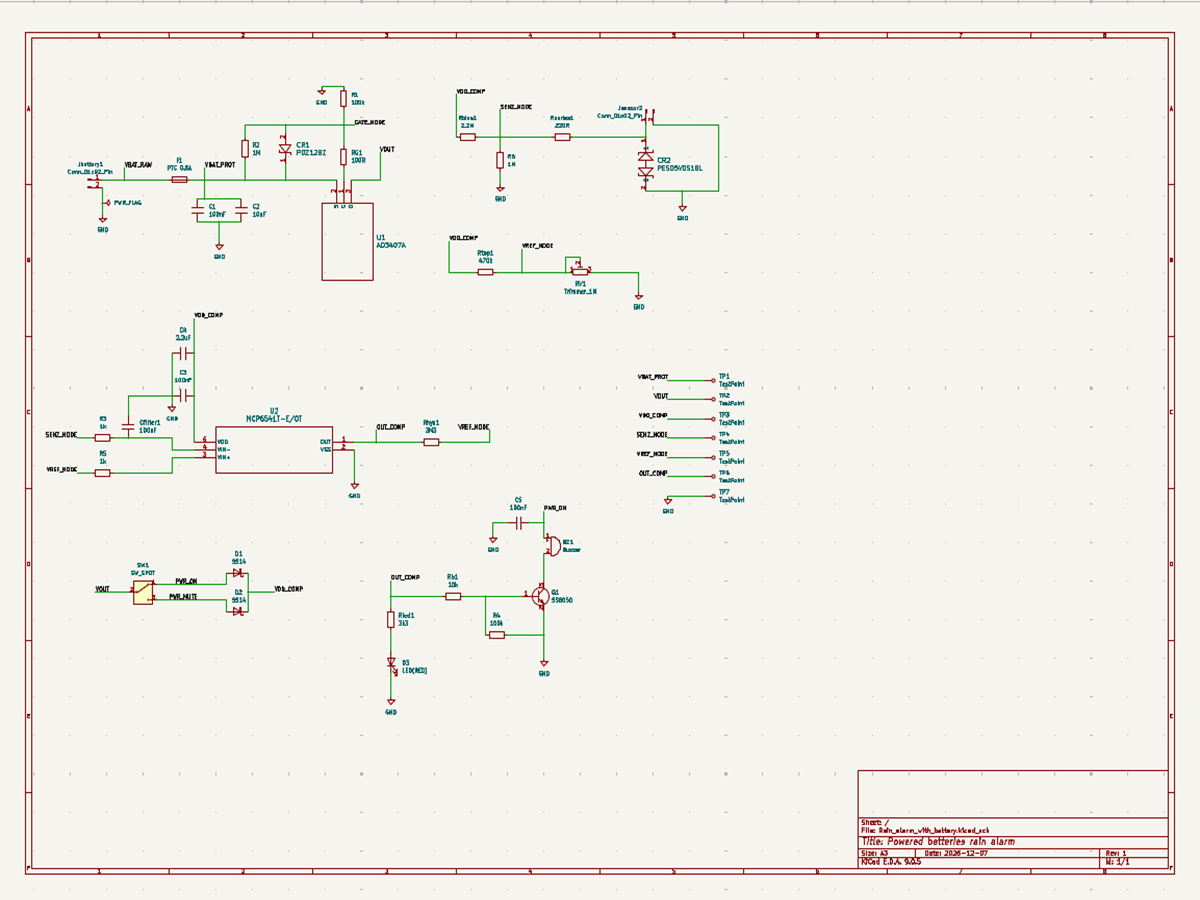

Schema electrică a alarmei de ploaie pe baterii — Schema electrică (PDF mai sus pentru detalii).

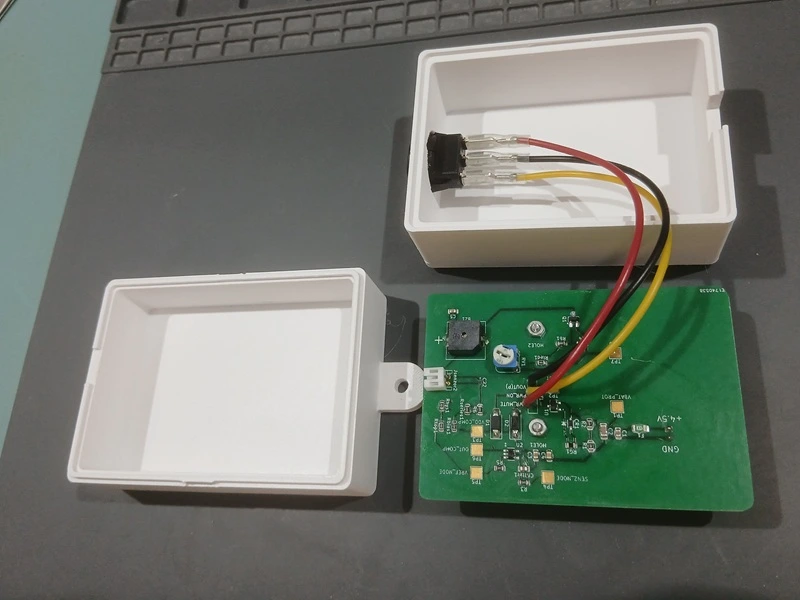

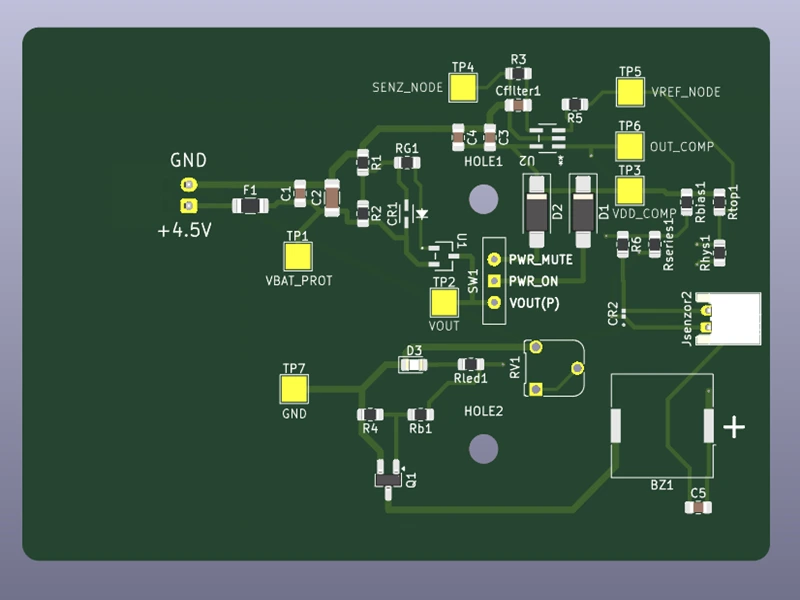

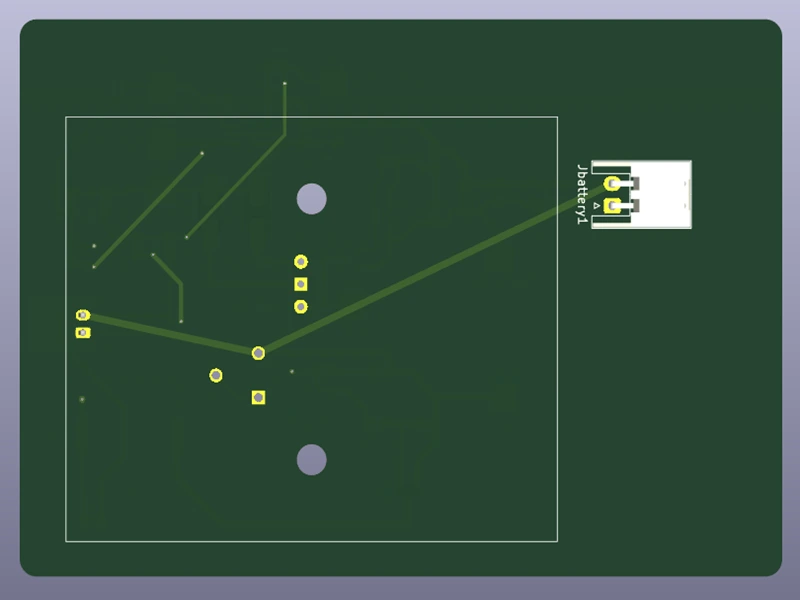

PCB & asamblare

SMD mici (rezistențe, C-uri, TVS, zener G-S, RG).
AO3407A, MCP6541, SS14, PTC, conectori.
THT: trimmer RM-065, comutator, buzzer, LED.
Curățare, apoi test pe TP-uri; calibrare în MUTE.

Reglaj & utilizare

Comutator pe MUTE, uscat: rotește trimmerul până LED-ul e stins stabil. Umezește senzorul: LED aprins hotărât. În ON buzzerul pornește doar când LED e aprins. OFF oprește complet.
